Az amerikai Relativity Space olyan gyártási technológiát fejlesztett ki, amely alapjaiban változtathatja meg a rakétaépítést. A vállalat hatalmas, robotkarokkal működő fém 3D nyomtatói nem apró alkatrészeket, hanem több méter átmérőjű rakétaszerkezeteket képesek előállítani. A cél nem egyszerűen a gyártás felgyorsítása, hanem annak teljes átalakítása, ahogyan az emberiség űreszközöket épít. Nézzük meg, hogyan készülnek ezek.
A hagyományos rakétagyártás rendkívül összetett ipari folyamat. Egy hordozórakéta szerkezetét sok ezer alkatrészből állítják össze, amelyek jelentős részét külön-külön kell megmunkálni, hegeszteni, ellenőrizni, majd egymáshoz illeszteni. A legkisebb gyártási hiba is komoly következményekkel járhat, hiszen a rakétáknak egyszerre kell elviselniük a hajtóművek hatalmas tolóerejét, az üzemanyagtartályok belső nyomását, a rezgéseket és a repülés során fellépő mechanikai terheléseket.
A kaliforniai Relativity Space mérnökei ezért egy egészen más megközelítést választottak. Mi történne, ha a rakéta nagy szerkezeti elemeit nem különálló fémlemezekből és alkatrészekből állítanák össze, hanem egy hatalmas gép közvetlenül a kívánt formára építené őket?
Erre a kérdésre született meg a Stargate nevű, robotizált fémnyomtatási rendszer.
Hogyan lehet fémből rakétát nyomtatni?
A 3D nyomtatásról legtöbbünknek olyan asztali készülékek jutnak eszébe, amelyek műanyag szálat olvasztanak meg, majd vékony rétegekben egymásra helyezve különféle tárgyakat készítenek. A Relativity Space technológiája hasonló alapelvet követ, de egészen más méretben és anyaggal dolgozik.

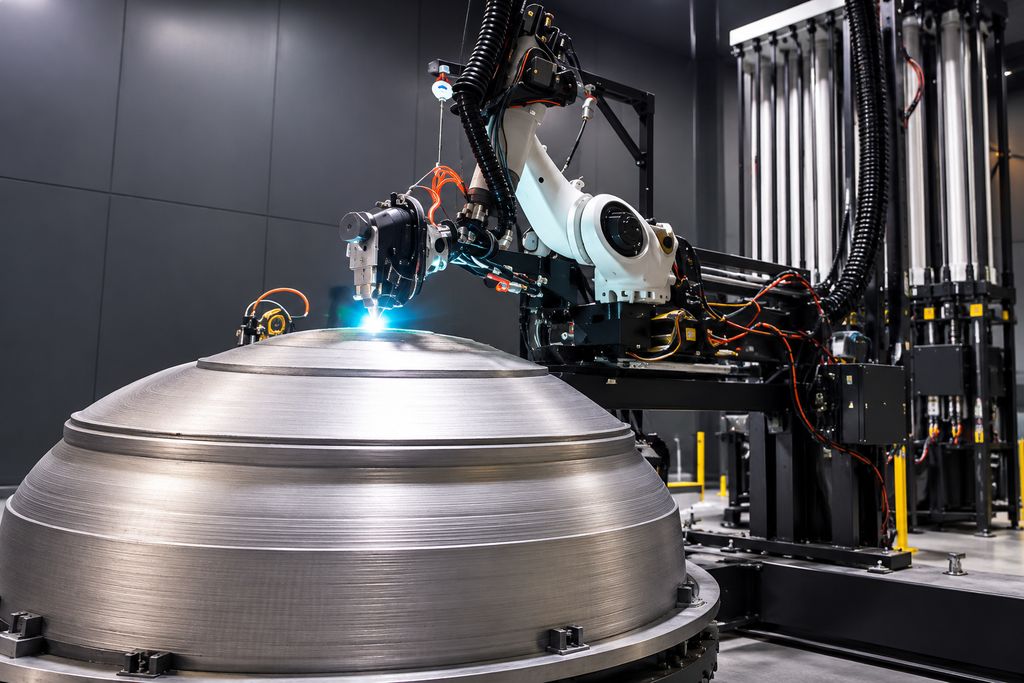

A Stargate rendszerének központi eleme egy ipari robotkar, amelynek végén speciális hegesztőfej található. A berendezés fémhuzalt adagol a nyomtatási ponthoz, ahol nagy energiájú elektromos ív olvasztja meg az anyagot. A robotkar pontosan meghatározott útvonalon mozog, és az olvadt fémet egymásra épülő rétegekben helyezi el. Az anyag gyorsan megszilárdul, a következő réteg pedig már az előzőre kerül.
Ezt az eljárást huzalíves additív gyártásnak, angolul Wire Arc Additive Manufacturing, röviden WAAM technológiának nevezik.

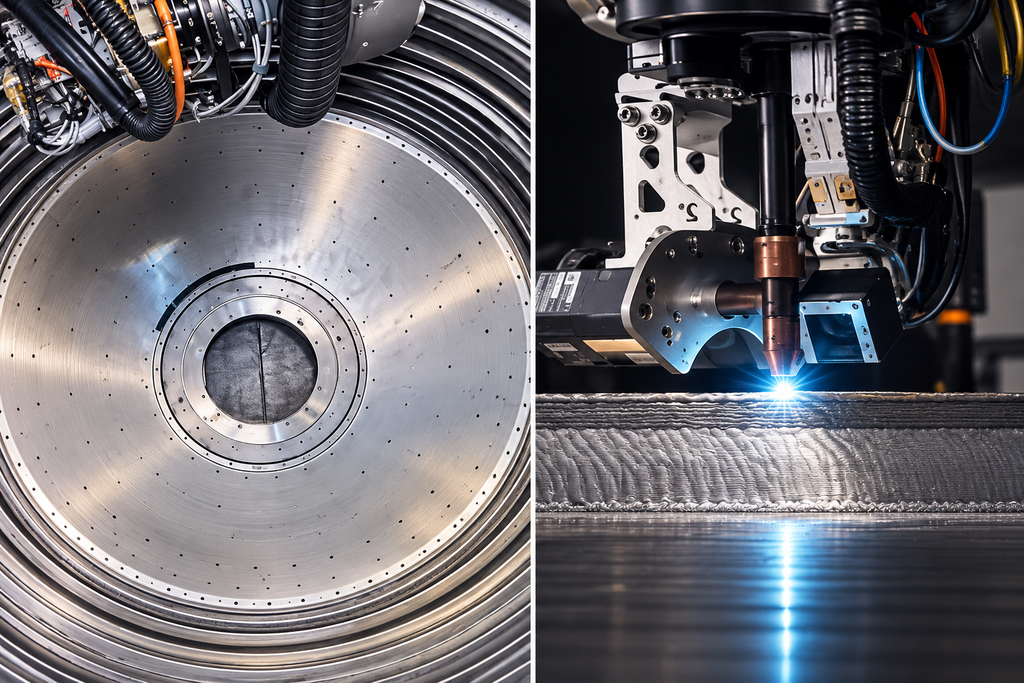

A folyamat bizonyos értelemben egy rendkívül precíz, számítógép által irányított hegesztéshez hasonlít. A különbség az, hogy a gép nem két meglévő fémdarabot kapcsol össze, hanem magát a tárgyat építi fel a nyersanyagból. A rendszer egyik legnagyobb előnye, hogy nem szükséges a teljes alkatrészt egy zárt nyomtatókamrában elhelyezni. A robotkar és a hozzá kapcsolódó mozgatórendszer nagy kiterjedésű szerkezetek mentén is képes dolgozni, miközben a gyártási folyamatot érzékelők és számítógépes vezérlés felügyelik.
A fémrétegek elhelyezését folyamatosan ellenőrizni kell, mert az olvadék hőmérséklete, a lehűlés sebessége és a hő hatására fellépő alakváltozások mind befolyásolják a kész alkatrész minőségét. Egy több méteres rakétatartály esetében már egészen apró eltérések is jelentős problémát okozhatnak.
Egy nyomtató, amely akár 36 méteres szerkezeteket is készíthet
A Stargate negyedik generációját 2022-ben mutatták be, és a vállalat akkori közlése szerint ez volt a világ legnagyobb fém 3D nyomtatási rendszere. A berendezés különlegessége nem csupán a mérete, hanem a felépítése is. Míg a hagyományos 3D nyomtatók többsége függőlegesen, rétegről rétegre építi fel a tárgyakat, a Stargate új generációja vízszintes irányban is képes nagyméretű szerkezeteket előállítani.
A rendszer akár 36,6 méter hosszú és 7,3 méter széles alkatrészek gyártására alkalmas, ami az előző generációhoz képest mintegy 55-szörös gyártási térfogatot jelent. A vállalat szerint a fejlesztések a nyomtatás sebességét is többszörösére növelték. A nagyobb teljesítményhez több fémhuzal egyidejű adagolása, új anyagötvözetek és fejlettebb számítógépes vezérlés járul hozzá.
A gépek működését különféle érzékelők figyelik, a gyártás során keletkező adatok pedig lehetővé teszik a folyamat folyamatos ellenőrzését és finomítását. A Relativity Space gépi tanulási módszereket is fejleszt a nyomtatás pontosságának és megbízhatóságának javítására.
Ez különösen fontos a rakétagyártásban, ahol egy alkatrésznek nemcsak megfelelő alakúnak, hanem rendkívül szilárdnak, könnyűnek és megbízhatónak is kell lennie.
Az első 3D nyomtatott rakéta már eljutott a világűrbe

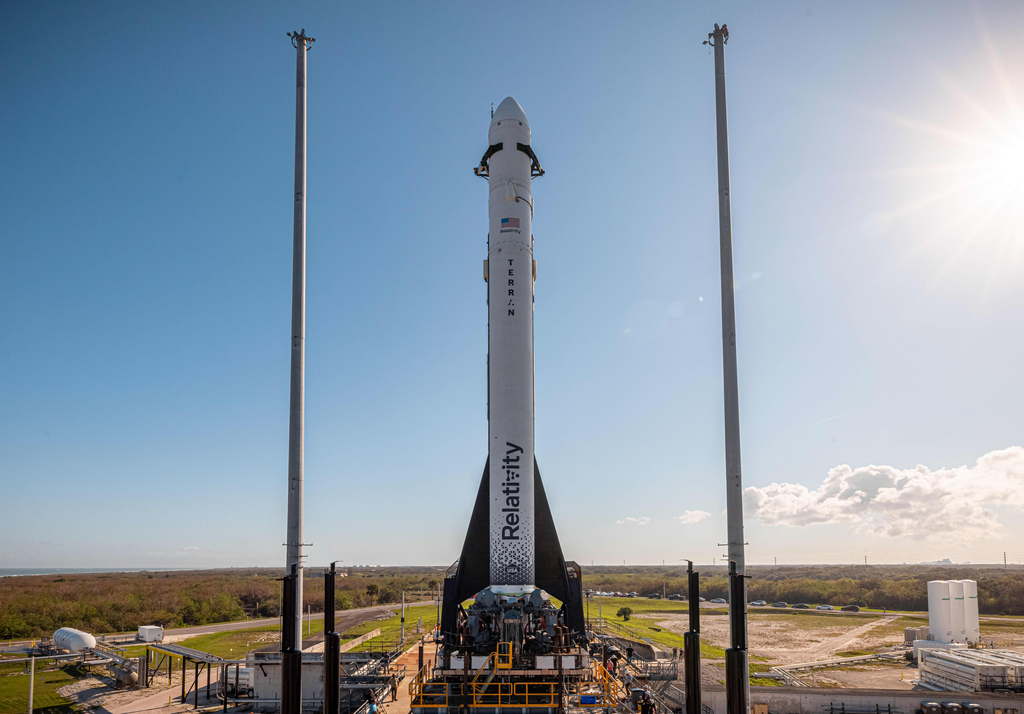

A technológia első komoly próbája a Terran 1 nevű hordozórakéta volt, amely 2023. március 22-én indult el a floridai Cape Canaveral űrközpontból. A 33,5 méter magas rakéta tömegének mintegy 85 százalékát 3D nyomtatással előállított alkatrészek tették ki, beleértve a fő szerkezeti elemeket és a hajtóművek jelentős részét is.
A repülés nem volt teljesen sikeres, mivel a második fokozat hajtóművének problémája miatt a rakéta nem érte el a Föld körüli pályát. A kísérlet azonban így is fontos mérföldkőnek számított: a Terran 1 túljutott a légkör legsűrűbb rétegein, átvészelte a maximális aerodinamikai terhelés időszakát, és átlépte a világűr hagyományos, 100 kilométeres határát.
Ezzel a mérnökök bizonyították, hogy a nagyméretű, 3D nyomtatással készült fémszerkezetek képesek ellenállni egy valódi rakétaindítás rendkívüli igénybevételének. A Relativity Space ezt követően leállította a Terran 1 fejlesztését, és erőforrásait egy sokkal nagyobb, részben újrafelhasználható hordozórakétára, a Terran R-re összpontosította.
A következő lépés: a Terran R

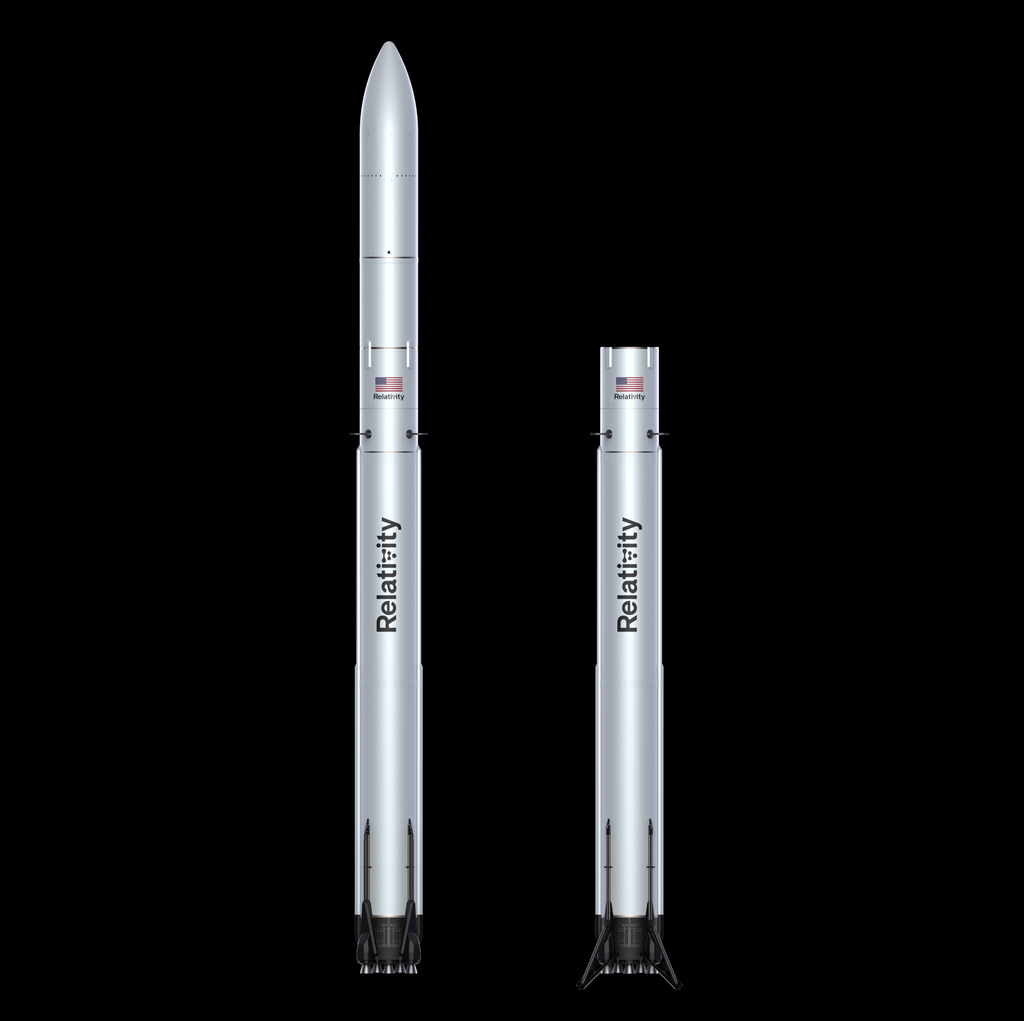

A Terran R már nem csupán a 3D nyomtatási technológia demonstrációjára szolgál, hanem egy kereskedelmi műholdindításokra tervezett hordozórakéta. A jelenlegi tervek szerint 86,6 méter magas lesz, és újrafelhasználható első fokozattal akár 23,5 tonna hasznos terhet juttathat alacsony Föld körüli pályára. Egyszer használatos változatban ez a kapacitás 33,5 tonnára növekedhet.

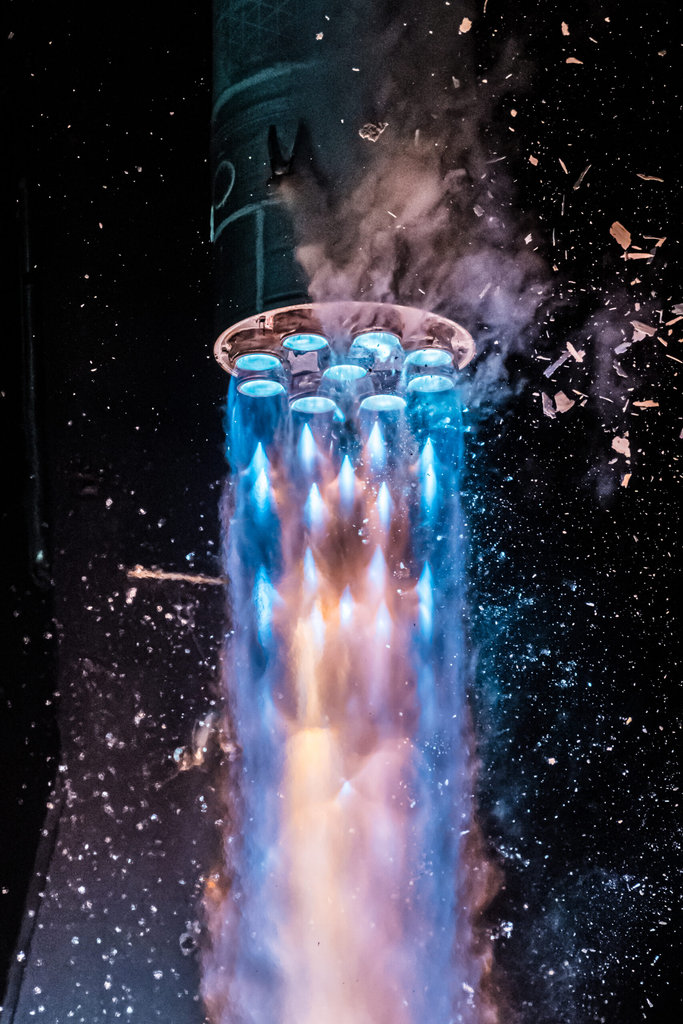

A rakéta első fokozatát 13 metánnal és folyékony oxigénnel működő Aeon R hajtómű emeli majd a magasba. A tervezett első indítás időpontja 2026 vége, bár az ilyen összetett fejlesztési programoknál a további csúszások lehetőségével is számolni kell.
Érdekes módon a Terran R már nem lesz olyan nagy arányban 3D nyomtatott rakéta, mint elődje. A vállalat felismerte, hogy bizonyos egyszerűbb, nagy méretű szerkezeti elemeket hagyományos eljárásokkal gazdaságosabb előállítani, miközben a bonyolultabb alkatrészeknél a 3D nyomtatás továbbra is jelentős előnyöket kínál.
Ez fontos változás a vállalat eredeti elképzeléséhez képest. A cél ma már nem az, hogy mindenáron a rakéta lehető legnagyobb részét nyomtassák ki, hanem hogy minden alkatrészhez a leghatékonyabb gyártási módszert válasszák.
Miért változtathatja meg mindez az űripart?
A 3D nyomtatás egyik legnagyobb előnye az alkatrészek számának csökkentése. Egy hagyományosan gyártott összetett szerkezet számos különálló elemből állhat, amelyeket később össze kell hegeszteni vagy csavarozni. Additív gyártással bizonyos esetekben ugyanez a szerkezet egyetlen darabként is elkészíthető. Ez kevesebb illesztést, kevesebb összeszerelési műveletet és potenciálisan kevesebb hibalehetőséget jelent. A mérnökök olyan belső járatokat, hűtőcsatornákat és összetett geometriai formákat is kialakíthatnak, amelyek hagyományos megmunkálással csak nehezen vagy egyáltalán nem lennének előállíthatók.
A fejlesztési folyamat is felgyorsulhat. Ha egy alkatrész kialakítását módosítani kell, nem feltétlenül szükséges új gyártószerszámokat készíteni. Sok esetben elegendő a digitális terv megváltoztatása, majd a módosított alkatrész újbóli kinyomtatása.
A technológiának ugyanakkor vannak korlátai. A nyomtatott fémszerkezetek belsejében mikroszkopikus hibák, pórusok vagy kedvezőtlen anyagszerkezeti eltérések keletkezhetnek. A gyártás során felhalmozódó hő belső feszültségeket és deformációkat okozhat, ezért a kész alkatrészeket gyakran további hőkezelésnek, megmunkálásnak és szigorú anyagvizsgálatnak kell alávetni.
A 3D nyomtatás tehát nem teszi szükségtelenné a hagyományos mérnöki ellenőrzéseket, és nem minden esetben gyorsabb vagy olcsóbb a bevált gyártási módszereknél. A legnagyobb előnyt ott kínálja, ahol a bonyolult geometria, a gyors tervezési módosítás és az alkatrészek számának csökkentése valóban számottevő megtakarítást eredményez.
A jövő rakétagyára
A Relativity Space fejlesztése egy szélesebb ipari átalakulás része, amelyben a digitális tervezés, a robotika, az automatizált gyártás és az anyagtudomány egyre szorosabban kapcsolódik össze.
A vállalat hosszabb távú elképzelése szerint a rakétagyártás egyre inkább automatizált folyamattá válhat, amelyben a mérnökök digitális modellek alapján, rugalmasan módosítható gyártórendszerekkel állítják elő a szükséges alkatrészeket. Egy ilyen rendszer nemcsak a Földön működő űriparban lehet hasznos, hanem a távolabbi jövőben akár más égitesteken is.
A Holdon vagy a Marson ugyanis minden kilogramm odaszállított felszerelés rendkívül értékes. Ha egyszer sikerül a helyben található nyersanyagokból megfelelő minőségű fémeket előállítani, az additív gyártás lehetővé teheti szerszámok, alkatrészek és bizonyos építési elemek helyszíni elkészítését. Ehhez azonban még számos technológiai problémát meg kell oldani, az alapanyagok feldolgozásától az energiaellátáson át a gyártott szerkezetek ellenőrzéséig.
A Stargate jelentősége ezért messze túlmutat egy különösen nagy méretű ipari gépen. A Relativity Space azt vizsgálja, hogyan lehet a rakétagyártást a hagyományos, soklépcsős összeszerelési folyamatból egy sokkal rugalmasabb, digitálisan irányított ipari rendszerré alakítani.
A Terran 1 már bizonyította, hogy egy nagyrészt 3D nyomtatott rakéta képes eljutni a világűrbe. A következő nagy kérdés az, hogy a technológia gazdaságosan, megbízhatóan és nagy sorozatban is alkalmazható-e. Ha a Terran R program sikeres lesz, a Stargate nem csupán a világ egyik legnagyobb fémnyomtatójaként vonulhat be a technikatörténetbe, hanem egy új rakétagyártási korszak egyik meghatározó eszközeként is.
